CN-IP分片

[[计算机网络]]

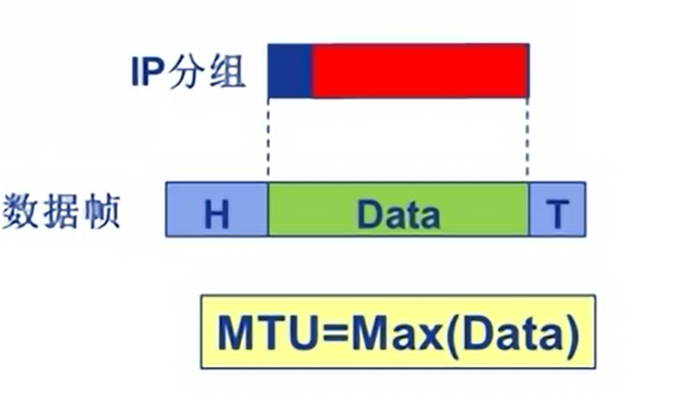

最大传输单元

数据帧 IP分组

网络链路存在MTU（最大传输单元）—— 链路层数据帧可以封装数据的上限

不同链路的MTU不相同

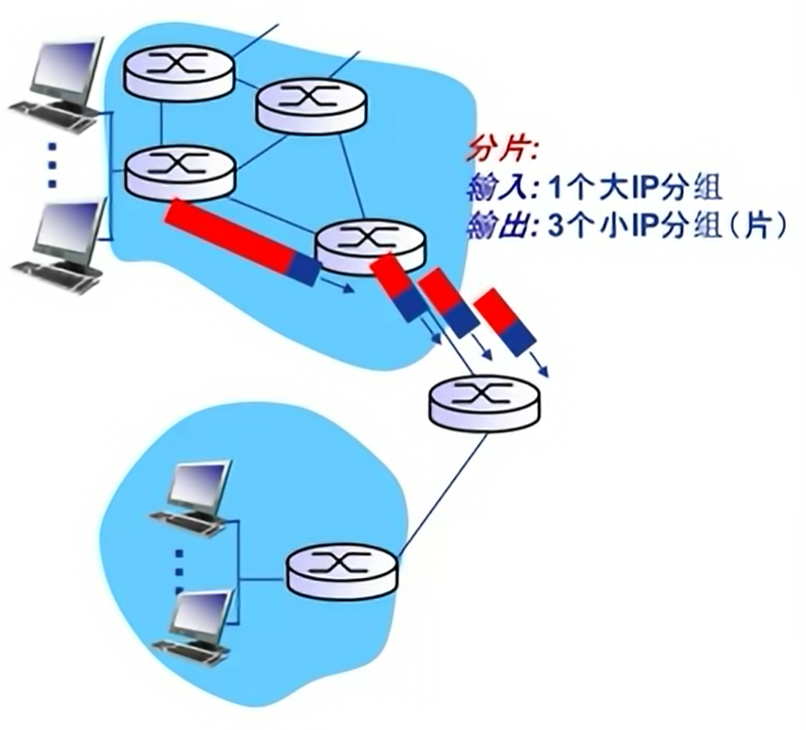

IP分片和重组问题，大IP分组向较小的MTU链路进行转发的时候，可以被分片(fragmented) 也不是一定要进行分片

大IP分组分片为多个小分组

IP分组的分片只分不装

IP分片的过程中不知道顺序关系

IP首部的相关字段用于表示分片以及确定分片的相对顺序

标识字段占16位：标识一个IP分组

IP协议利用一个计数器，没产生IP分组计数器加1，作为该IP分组的标识

标志位字段占3位：

DF禁止分片 MF更多分片

DF = 1 禁止分片

DF = 0 允许分片

MF = 1 不是最后一片

MF = 0 最后一片

片偏移字段占13位：一个IP分组分片封装原IP分组数据的相对偏移量

片偏移字段是由8字节为单位（和首部长度一样的问题）

在IP分组分片的过程中分片的数量一定是8的倍数

加收原来的IP分组总长度为L，带转发链路的MTU为M，如果L>M且DF=0，则可以/需要分片的时候每个分片的标识赋值原IP分组的标识

分片出来的所有IP分组都是一样的标识

通常分片的时候，除了最后一个分片，其他分片均分为MTU允许的最大分片

一个最大分片可以封装的数据应该是8的倍数，因此，一个最大分片可以封装的数据是：$d = [\frac{M-20}{8}]\times8$

需要的总片数为：$n=[\frac{L -20}{d}]+1$

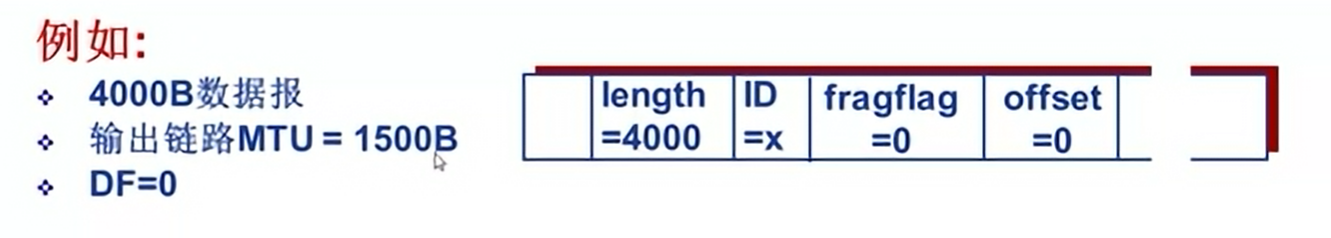

IP分片的过程

每一篇的片偏移量的取值为：$F_i=\frac{d}{8}\times (i-1) , 1 \leq i \leq n$

每一片的总长度字段：

每片的MF标志位为：
